Het bestralingstoestel

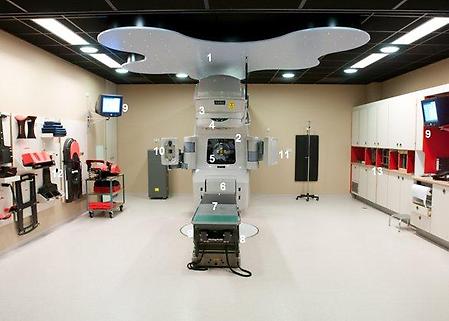

Dit is het bestralingtoestel de Novac. Als u om u heen kijkt ziet u van alles.| 1. | Sterrenplafond |
| Als u op de behandeltafel ligt, mag u zich niet bewegen. In de tussentijd kunt u ons sterrenplafond bewonderen. | |
| 2. | Gantry |
| De gantry is de bestralingsarm van het bestralingstoestel. In de gantry wordt de bestralingsbundel opgewekt. De arm zorgt er ook voor dat het toestel om u heen gedraaid kan worden. Zo kan de stralenbundel op elke plek van uw lichaam komen. | |
| 3. | Bestralingskop |
| In de bestralingskop zit het focus. Uit het focus komt de bestralingsbundel. De sterkte, omvang en de hoeveelheid stralen is van te voren nauwkeurig berekend. | |
| 4. | Collimator |
| Aan de collimator kunnen hulpmiddelen worden vast gemaakt, zoals bijvoorbeeld een elektronentubus om oppervlakkige tumoren te bestralen. In de elektronentubi kunnen inlays geplaatst worden, die ervoor dienen om alleen de tumor te bestralen en gezond weefsel zoveel mogelijk te beschermen. | |
| 5. | Display bestralingsgegevens |
| Op de display van de bestralingsarm staan de bestralingsgegevens, bijvoorbeeld de bestralingshoek en veldgroottes. Dit zijn gegevens voor de technici. U hoeft daar verder niet op te letten. | |
| 6. | EPI-Cassette |
| Met behulp van de EPI-cassette kunnen de bestralingsvelden worden gefotografeerd. Op deze manier kunnen wij de ligging, die bepaald is op de CT-simulator, controleren. | |
| 7. | Behandeltafel |
| Dit is de behandeltafel waarop u komt te liggen. | |
| 8. | Pendant |
| De pendant is een soort van afstandsbediening. Hiermee kunnen alle toestel- en tafelbewegingen worden uitgevoerd. | |
| 9. | Inroom monitoren |
| Op deze monitoren staan de actuele en gewenste bestralingsgegevens. Wanneer alle bestralingsgegevens binnen bepaalde marges vallen geeft de monitor dit weer. Verder uw naam, uw pasfoto en een foto zoals u op de CT-simulator hebt gelegen. | |
| 10. | De kV-buis |
| Hier wordt de straling opgewekt om voorafgaand aan de bestraling röntgenfoto’s te maken. | |
| 11. | De kV-cassette |
| Hier wordt de straling opgevangen. | |
| 12. | Immobilisatie middelen |
| Hulpmiddelen, die worden gebruikt om de patiënten zo optimaal mogelijk te positioneren. | |
| 13. | Elektronentubi |
| Een hulpmiddel om oppervlakkige tumoren, bijvoorbeeld van de huid, te bestralen. |
